Seguridad, Precisión y Versatilidad en una Máquina de Marcaje Láser Compacta
La máquina de marcado y grabado láser Datamark™ XL+ combina seguridad y eficiencia en un equipo compacto de sobremesa con cabina de láser de clase 1. Diseñada para el marcaje de piezas industriales y placas de identificación, esta máquina ofrece a los usuarios una operación cómoda y totalmente segura, gracias a su sistema de protección avanzada. Ideal para marcados en una amplia variedad de materiales y geometrías, la Datamark™ XL+ destaca por su facilidad de uso y alto rendimiento.
Descripción
La Datamark™ XL+ es una máquina de marcado láser de sobremesa equipada con una cabina de seguridad de clase 1, lo que garantiza una operación completamente segura durante el proceso de marcaje. Su diseño compacto ofrece un amplio espacio interior, permitiendo la carga fácil de piezas de diferentes tamaños y geometrías, lo que la convierte en la solución perfecta para el marcaje de piezas industriales y placas de identificación.
Este sistema cuenta con un láser de fibra MOPA disponible en potencias de 30W, 50W o 100W, permitiendo realizar marcajes de alta calidad en una amplia gama de materiales. La marcadora láser Datamark™ XL+ está diseñada para ofrecer facilidad de uso, gracias a características como su puerta frontal de apertura vertical, un panel de control ergonómico integrado, y un eje Z motorizado que facilita el ajuste de la distancia focal para piezas de diferentes tamaños. Además, incluye un sistema de previsualización que ayuda al usuario a posicionar con precisión los marcajes.
La seguridad es una prioridad en la marcadora láser Datamark™ XL+. El sistema I/Door con sensor de puerta abierta detiene automáticamente el proceso de marcado si la puerta no está completamente cerrada, asegurando una operación sin riesgos. La gran ventana protectora y el sistema de iluminación interna permiten una visualización clara del proceso de marcaje.
La máquina también viene equipada con un software completo para PC, que permite diseñar y programar fácilmente textos, logotipos, códigos de barras, datos automáticos y mucho más. Con su alta versatilidad y rendimiento, la marcadora láser Datamark™ XL+ ofrece una excelente relación precio-rendimiento, siendo una solución fiable, accesible y competitiva para su Empresa.
Materiales
Metales
- Acero inoxidable
- Acero al carbono
- Acero galvanizado
- Aluminio (incluyendo aluminio anodizado)
- Latón
- Cobre (dependiendo del acabado)
- Oro (grabados superficiales)
- Plata (grabados superficiales)
- Platino
- Titanio
- Aleaciones metálicas (como el acero inoxidable dúplex o superaleaciones)
- Níquel
- Hierro fundido
Plásticos y Polímeros
- ABS (Acrilonitrilo Butadieno Estireno)
- Policarbonato (PC)
- POM (Delrin o acetal)
- PA (Nylon)
- Plásticos recubiertos (dependiendo del recubrimiento)
Otros Materiales
- Cerámicas recubiertas (con tratamientos absorbentes de láser)
- Vidrios tratados o recubiertos (si tienen recubrimientos que absorban 1064 nm)
- Materiales recubiertos con pintura o barniz (cuando la pintura o barniz absorbe la longitud de onda)
Pruebas de Marcaje
El láser de fibra MOPA de Datamark permite un ajuste preciso de la frecuencia y la duración del pulso, lo que posibilita obtener resultados óptimos en cada material, desde marcajes superficiales delicados hasta grabados profundos y duraderos. Esta flexibilidad asegura que cada aplicación cumpla con los estándares más altos de calidad. Además, en Datamark le ofrecemos la posibilidad de enviarnos piezas de muestra para realizar pruebas y ajustes de parámetros sin costo alguno, garantizando que las configuraciones sean las adecuadas para las necesidades específicas de su aplicación.
Especificaciones Técnicas
Datamark™ XL+ | 30W | 50W | 100W |
---|---|---|---|
Tipo de fuente láser | MOPA Fiber | MOPA Fiber | MOPA Fiber |
Potencia de salida CW | 30W | 50W | 100W |
Longitud de onda | 1064 nm | 1064 nm | 1064 nm |
Frecuencia de pulso | 1-600 kHz | 1-600 kHz | 1-4000 kHz |
Duración del pulso | 200 ns | 200 ns | 2-500 ns |
Refrigeración | Refrigeración por aire / Parrilla frontal con filtro antipartículas | ||
Tipo de escáner | Escáner galvanométrico X-Y de alta velocidad | ||
Velocidad de marcado | Máx. 10.000 mm/seg | ||
Sistema de enfoque | Pilotos de localización de enfoque de luz roja | ||
Área de marcaje | Lente F160: 110 x 110 mm (4,3″ x 4,3″) Lente F254: 175 x 175 mm (6,8″ x 6,8″) |
||
Dimensiones máx. de pieza | Lente F160: 240 x 400 x 400 mm (9,5″ x 15,7″ x 15,7″) Lente F254: 140 x 400 x 400 mm (5,5″ x 15,7″ x 15,7″) |
||
Programación del marcaje | Datasoft PC Software | ||
Interfaces | USB 2.0, E/S, Pulsador de inicio externo (pulsador incluido) | ||
Interfaces de fábrica opcionales | LAN/Ethernet, dispositivo giratorio | ||
Panel de control | Parada de emergencia, interruptor de arranque, llave de bloqueo, encendido y apagado del láser, luz de estado del láser, encendido y apagado de pilotos de enfoque, interruptor arriba-abajo del eje Z | ||
Peso | 89 Kg (196 lbs) | ||
Dimensiones (Al x An x F) | 793 x 585 x 760 mm | ||
Fuente de alimentación | 110V o 240V / 50-60Hz, seleccionable de fábrica | ||
Condiciones de operación | 7°C – 40°C, 10% – 85% humedad relativa | ||
Seguridad láser | Clase 1 | ||
Aprobaciones | CE |

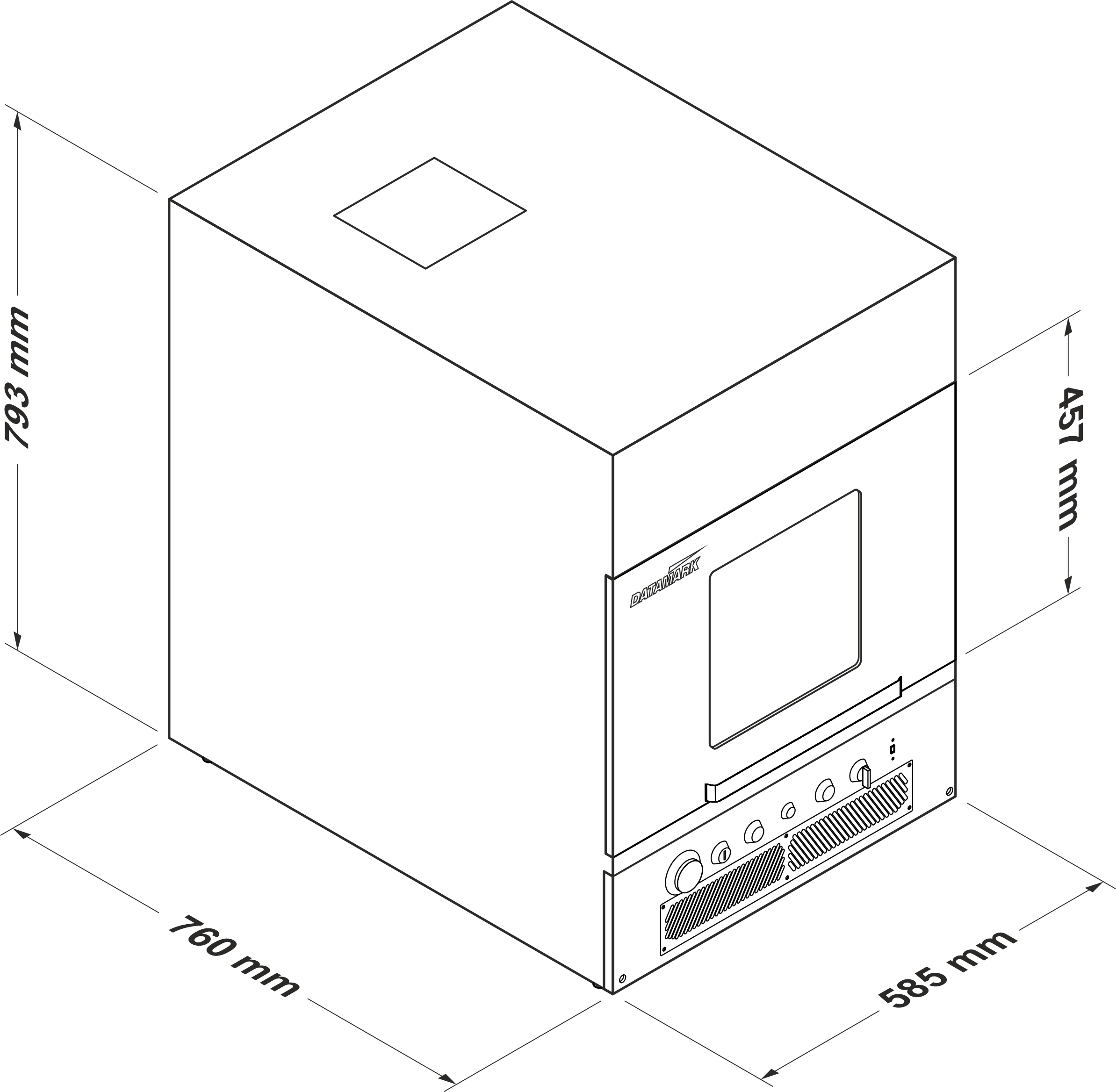

Dimensiones
Software
El software de marcaje Datasoft™ está diseñado para ofrecer una experiencia intuitiva y completa, facilitando el diseño y la ejecución de marcajes precisos en una amplia gama de aplicaciones industriales. La interfaz de usuario WYSIWYG (What You See Is What You Get) permite a los operadores visualizar con precisión cómo se verá el marcado final antes de ejecutarlo, garantizando resultados exactos.
Entre las principales características de Datasoft, destacan:
- Compatibilidad y Acceso Seguro: Funciona con sistemas operativos Windows de 32 y 64 bits mediante un controlador USB para PC. Además, incluye niveles de usuario y administrador protegidos con contraseña, asegurando el acceso controlado y seguro al sistema.
- Herramientas de Diseño Avanzadas: Integra herramientas de diseño CAD, ofreciendo la posibilidad de crear y modificar formas básicas y avanzadas directamente en la interfaz. Además, permite el uso de fuentes vectoriales True-Type y de alta velocidad para garantizar una excelente calidad de texto.
- Versatilidad en el Marcado: El software Datasoft admite marcado en serie automático, programación de marcajes por hora y fecha, así como códigos de cambio de turno. Esto facilita la gestión de la producción en entornos industriales con necesidades de trazabilidad específicas.
- Capacidades de Conexión y Comunicación: Soporta la conexión con archivos de base de datos en formatos TXT, Excel y SQL Server, lo que permite acceder a información externa para la programación de marcajes. Además, la comunicación de datos se puede realizar a través de serie y TCP/IP, optimizando la integración en sistemas industriales.
- Relleno de Objetos y Codificación por Colores: Datasoft ofrece varias funciones de relleno de objetos y la codificación por colores de los parámetros láser, permitiendo un control preciso sobre la intensidad y profundidad del marcado en diferentes áreas de la pieza.
- Vista Previa y Controles de Marcado: Incluye una función de vista previa del contorno de marcado, facilitando la correcta alineación y posicionamiento del diseño antes de iniciar el proceso. También permite programar señales de E/S con funciones de control y monitoreo de estado, ideal para gestionar ciclos de marcado automatizados.
- Compatibilidad con Gráficos y Códigos: Datasoft admite gráficos vectoriales en formatos PLT (HPGL), DXF, AI y SVG. Además, es compatible con una amplia gama de códigos de barras lineales (CÓDIGO 39, 93, 128, EAN, UPC, entre otros) y códigos de barras 2D (DATAMATRIX, QR-CODE, MICRO QR CODE, AZTEC CODE), garantizando la versatilidad en la identificación y trazabilidad.
- Control de Dispositivos Externos: Integra la función de control para dispositivos giratorios, facilitando el marcado en piezas cilíndricas y complejas. También permite la programación del ciclo de marcado con funciones de retardo y control a través de señales I/O.
El software Datasoft ofrece así una solución integral que facilita la programación y ejecución de marcajes industriales, con una gran variedad de opciones para la personalización y un control total sobre el proceso.
Opciones
- Eje rotor para marcaje radial en 360º.
- Conexión Lan/Ethernet.
- Sistema extractor de humo.
